深圳市爵辉伟业电路有限公司2015年成立于深圳沙井，产品覆盖1-20层，是一家专注于高精密多层PCB电路板，PCB快速打样，8小时出货，SMT焊接，一站式服务的厂家!高精密!高难度!高标准!一直以来是我司不变的追求和定位!产品广泛应用于通信设备、工业控制、电源电子、医疗仪器、安防电子、航天航空等高科技领域。

　　在PCB制造业务领域，深圳爵辉电路有限公司始终保持高效的多品种快速交付能力，旨在打造中国最强的PCB样板和中小批量制造工厂，结合高品质的精益生产管理、研发制造能力以及公司持续建设的PCB核心技术等领先优势，助力于拥有自主知识产权的中国企业不断加快技术创新和发展。

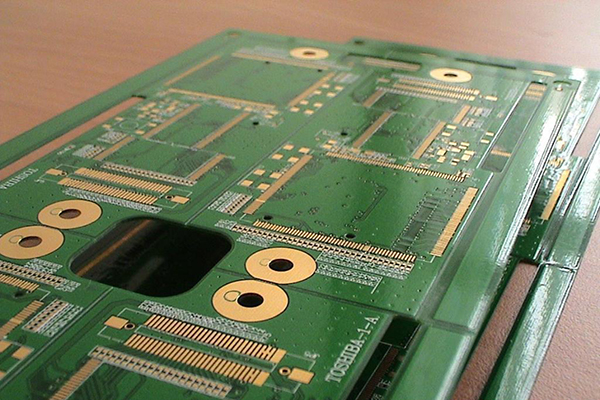

　　电路板上的孔一般分为有铜孔和无铜孔，无铜孔主要作用为定位和安装，一般属于比较大的孔，0.8mm以上。而有通孔一般属于是插件或者是过孔，pcb板上常见最多的孔应该是过孔(导通孔)，插件孔孔径比过孔尺寸要大，一般在0.5以上，基于安插电容，电阻，插座等等元器件。而过电孔主要是起导通作用，孔径一般偏小，常见的孔径为0.3以下，随着精密板的增多，产品功能要求增多，线路板层数增加，孔径也是越来越小，最小的孔径为0.1mm。需要激光钻孔。过孔要起到导通作用，里面需要有铜皮才能导通，所以铜的厚度，饱和度，孔铜的质量自然成了线路板后期工作的关键。一般来说，Pcb板的孔铜壁要求厚度为10um-20um，电流要求大一些的产品可能要求25.4um以上。由于孔铜是后期电镀上去，不像面铜是原材料自带的，所以孔铜质量取决于后期线路板厂的生产加工。电镀时间长短，电镀线的工作质量等等。一般要求饱和的孔铜板子，希望在电镀线上尽量把时间给到足够，否则容易造成孔铜不够，另外铜球也要求纯洁赶紧，否则会造成起泡。孔铜不够会造成线路板后期工作过程中断路，或者烧掉。

　　深圳市爵辉伟业深圳pcb生产厂家未来的目标是在PCB样板及多品种中小批量领域建立起最高效最强的快速制造平台;为众多科技创新型企业包括小微企业提供先进电子产品的快速打样、量产制造服务;并将逐渐构建开放式技术服务平台，打造资深的PCB技术顾问专家团队，形成电子硬件设计领域通用核心技术的综合解决方案能力，结合配套的多品种快速贴装服务能力，为客户提供个性化的一站式硬件外包服务。
